三参数的烟气排放连续监测系统组成

 由气态污染物监测子系统（NOX、CO）、烟气参数监测子系统(O2)、系统控制及数据采集处理子系统四个基本部分组成。具体介绍如下：

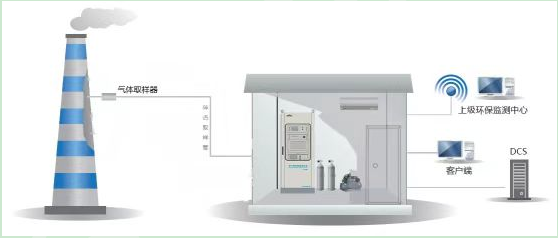

抽取式冷凝法系统组成图

本系统由置于烟囱上的气体取样器、烟尘监测仪、温压流监测仪和湿度监测仪，以及置于小屋中的分析机柜、标气和反吹气源组成。

• 气体取样器用于烟气采样，内置陶瓷或不锈钢滤芯用于过滤烟气中的粉尘。
• 伴热管线高温伴热避免烟气中水蒸气冷凝。
• 分析机柜负责抽取烟气，过滤、冷凝除水后测量NOX、CO、O_2、组分。
• 标气用于校准分析仪表。
• 反吹气源用于对伴热管线、采样探头进行定期反吹。
