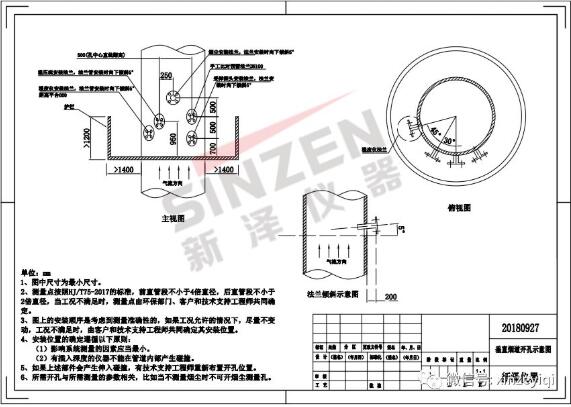

CEMS烟气在线监测设备的垂直烟囱开孔示意图
单位：mm

1、图中尺寸为最小尺寸。

2、测量点按照HJ/75-2017的标准，前直管段不小于4倍直径，后直管段不小于2倍直径，当状况不满足时，测量点由于安保部门、客户和技术支持工程师共同确定。

3、图上的安装顺序是考虑到测量准确性的，如果工况允许的情况下，尽量不变动，工况不满足时，由客户和技术支持工程师共同确定其安装位置。

4、安装位置的确定遵循以下原则：

 （1）影响系统测量的因素应当最小。

 （2）有插入深度的仪器不能在管道内部产生碰撞。

5、如果上述部件会产生深入碰撞，有技术支持工程师重新布置开孔位置。

6、所需开孔与所需测量的参数相关，比如当不测量烟尘时，不可开孔烟尘测量孔。
