本设计是按照固定污染源烟气在线监测设备技术要求及检测方法HJ 76-2017代替 HJ/T 76-20来制定的（湿度仪安装位置请联系我们技术工程师）。

中华人民共和国国家环境保护标准HJ 76-2017自 2018 年 3 月 1 日起实施。

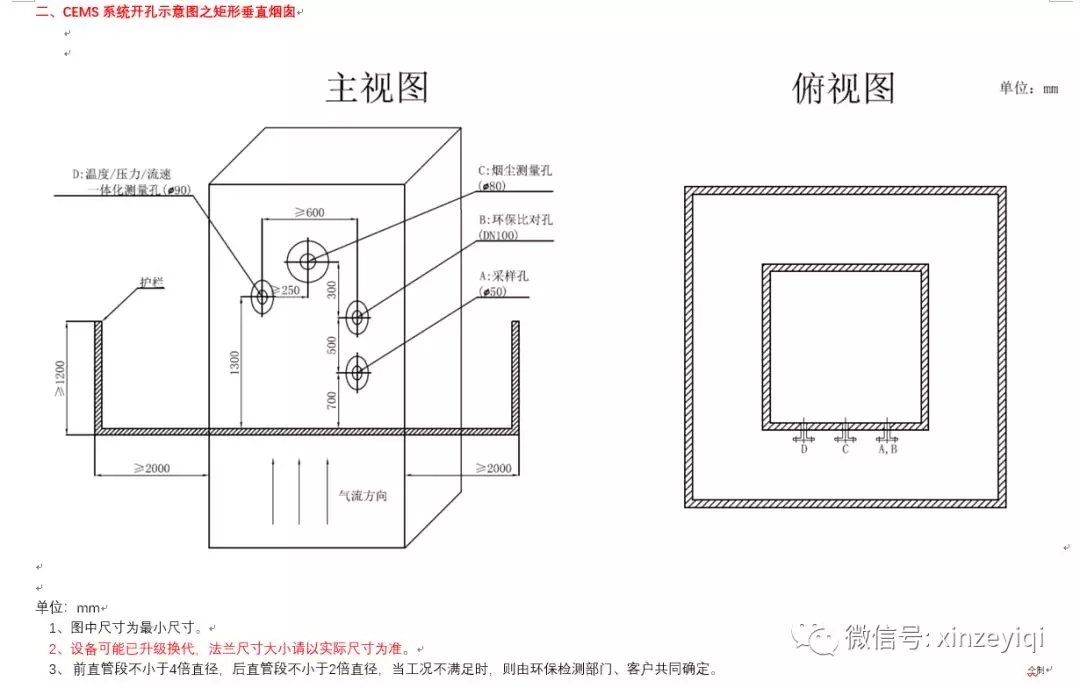

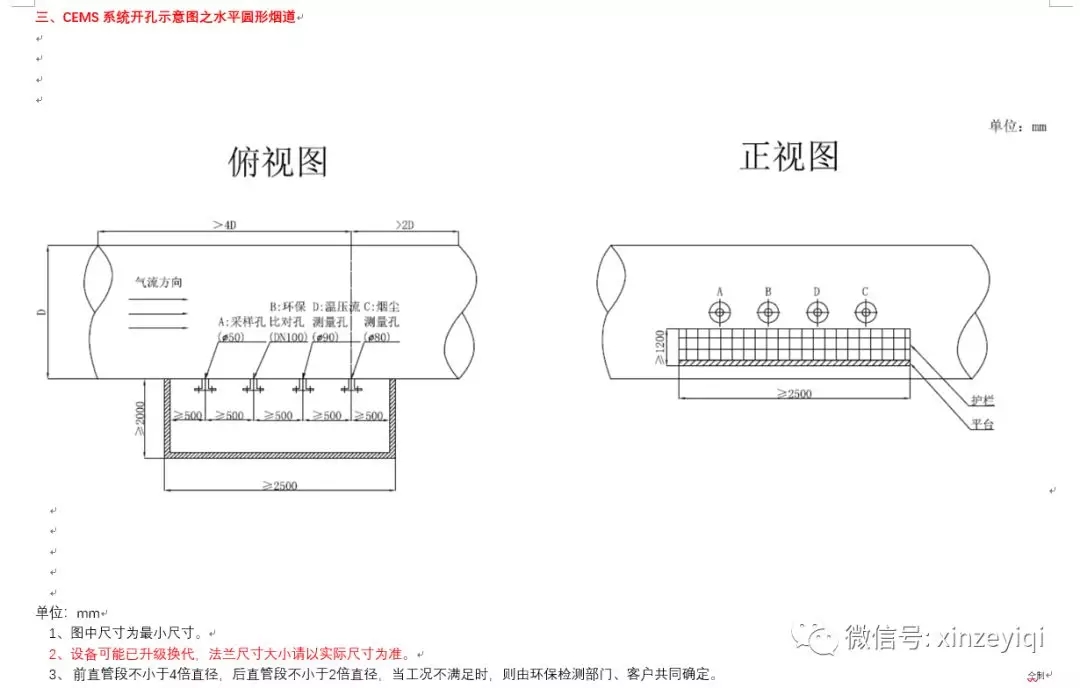

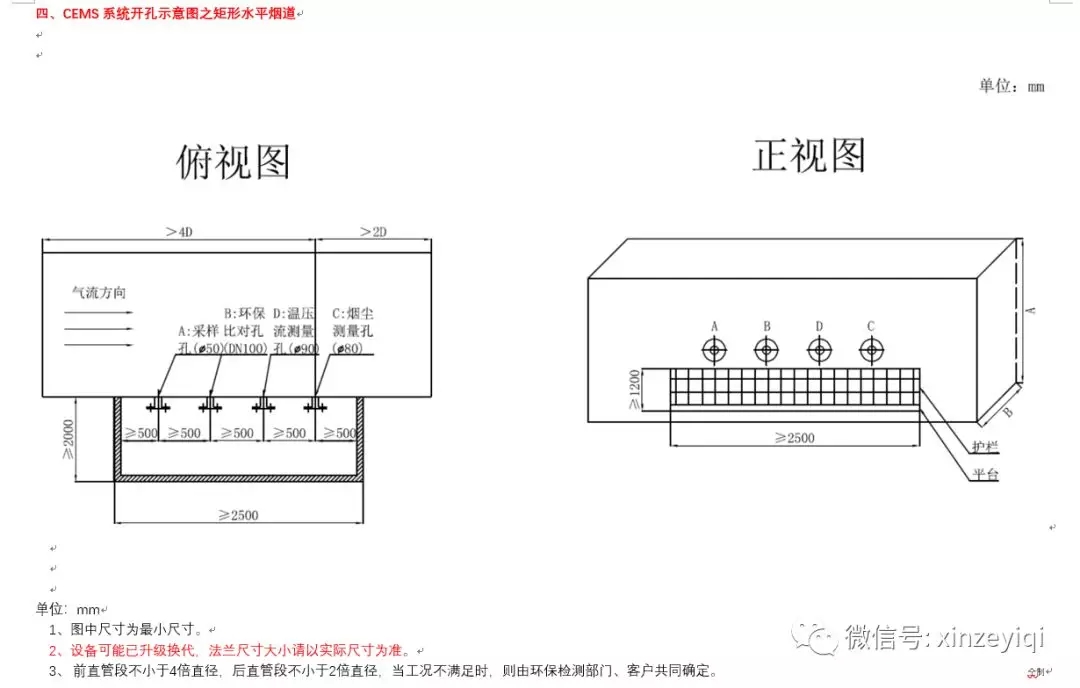

遵循HJ 76-2017标准，本文给不同现场的不同的圆形垂直烟囱、矩形垂直烟囱、水平圆形烟道、矩形水平烟道等，分别作出开孔示意图，方便烟气在线监测设备的顺利安装工作。

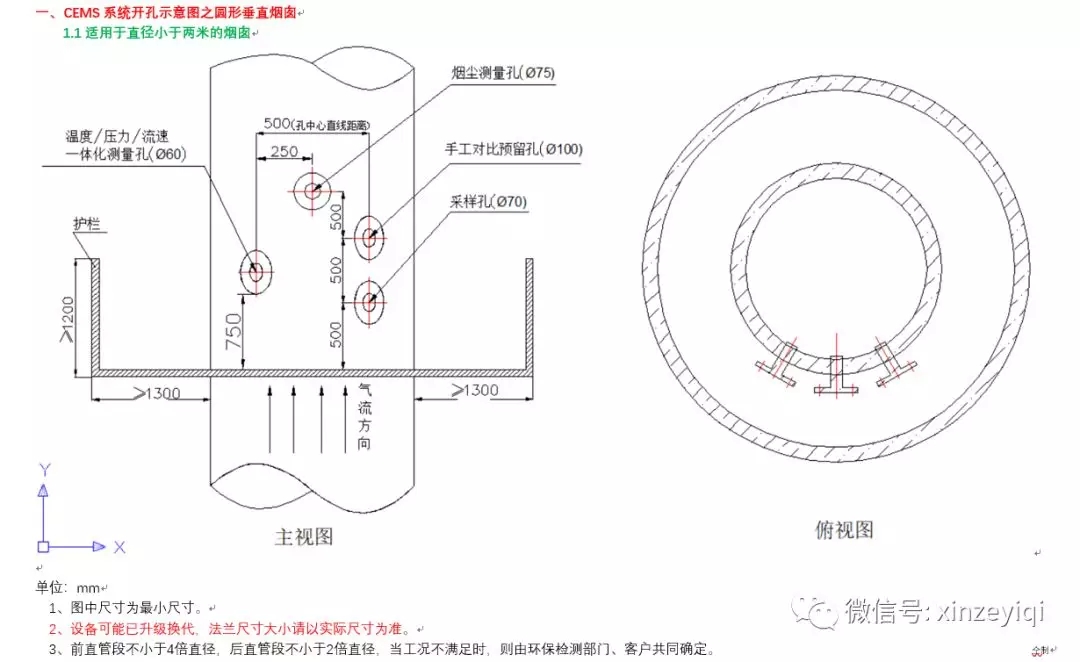

一、 烟气在线监测设备开孔示意图之圆形垂直烟囱

1.1适用于直径小于两米的烟囱

1.2适用于直径大于两米的烟囱

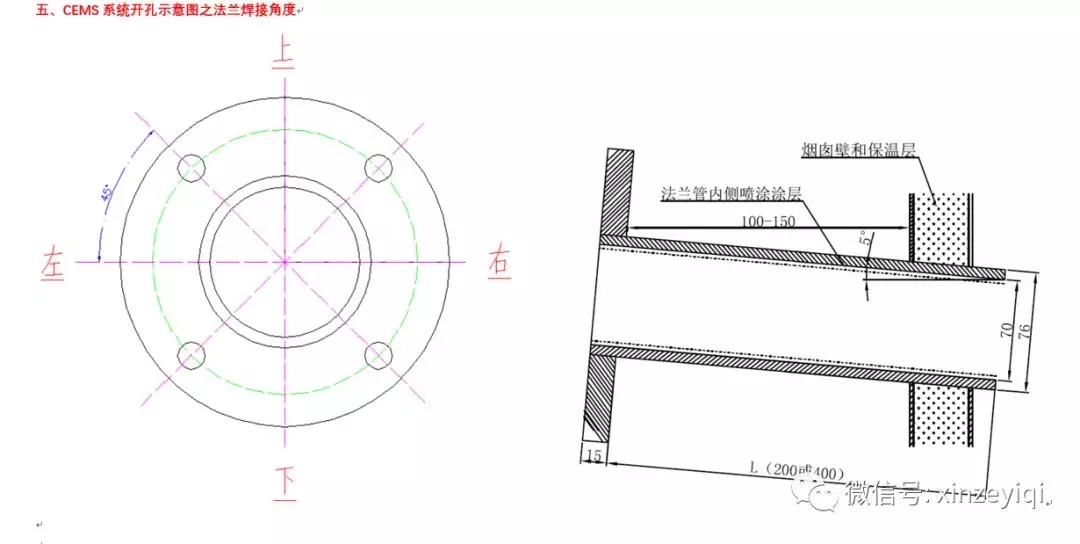

注意：开孔位置及法兰之间的距离尺寸可以按照开孔示意图来开孔施工，开孔的大小要根据烟气在线监测设备生产厂家的实际法兰大小以及盲管直径的粗细来施工。

以上就是常见的烟气在线监测设备各种开孔示意图（湿度仪安装位置请联系我公司技术工程师），希望能帮到你们！还是那句话，环境治理与监测永远没有句号，只有逗号。让我们共同努力吧！
