抽取式激光氨逃逸分析仪产品功能详细介绍

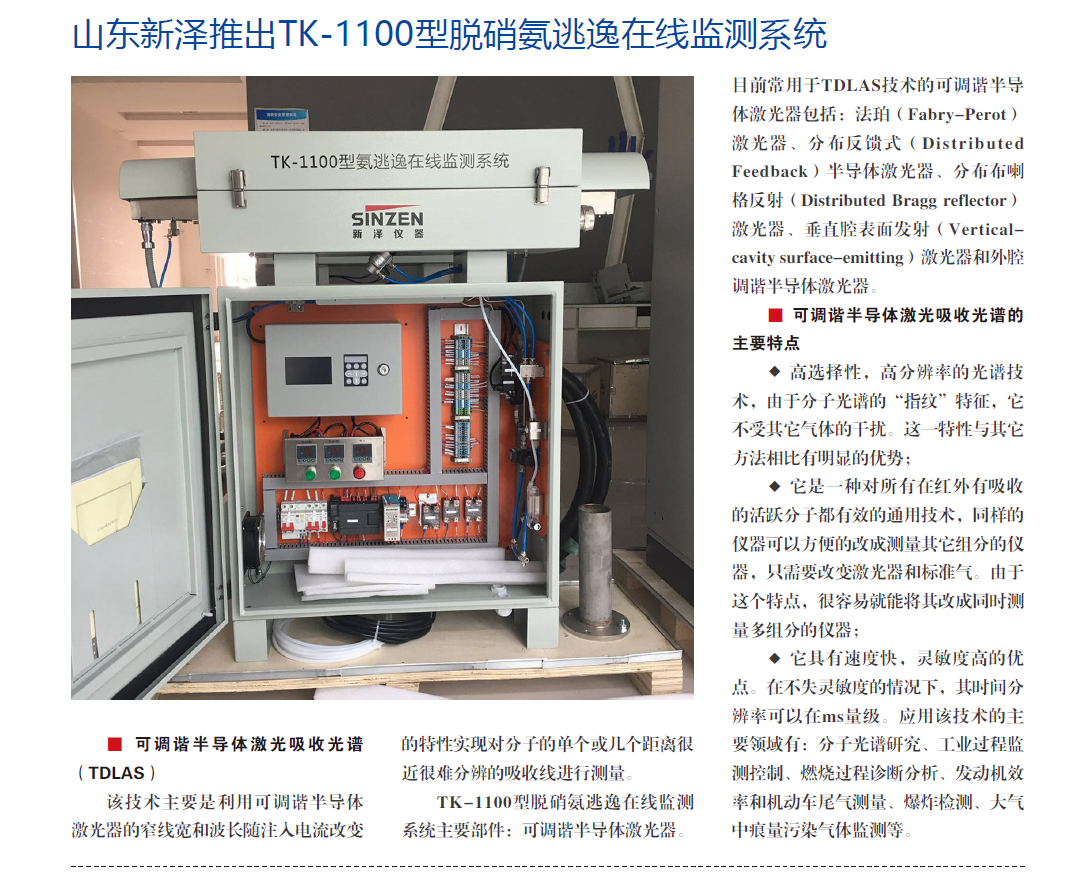

TK-1100型激光氨逃逸在线监测系统采用高温伴热抽取技术，对工业过程中的气体进行连续在线监测,系统由取样及传输单元、预处理及控制单元、分析单元三部分构成，主要应用于众多工业领域气体排放监测和过程控制，例如:燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂、玻璃厂等。
分析仪采用了可调谐激光吸收光谱技术（Tunable Diode Laser Absorption Spectroscopy，简称TDLAS）的原理，可测量过程气体成分中的特定气体的浓度，包括NH3、H2S、HCL、HF等。该系统具有灵敏度高、响应速度快、不受背景气体干扰、非接触式光学测量等特点，为实时准确地反映逃逸氨的变化提供了可靠保证。

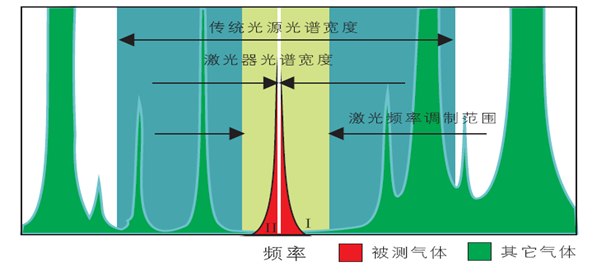

可调谐半导体激光吸收光谱技术（TDLAS）本质上是一种光谱吸收分析技术，利用了气体分子对特定波长激光的选择性吸收特点，分析激光吸收光强的变化来获得气体的浓度。它与传统红外光谱吸收技术的不同之处在于，半导体激光光谱宽度远小于气体吸收谱线的展宽（如图1）。因此，半导体激光吸收光谱技术是一种高分辨率的光谱吸收技术。
可调谐半导体激光吸收光谱技术原理
n 采用热湿取样方法，不受现场安装条件的限制，适用性广，使用和维护简单；
n 采用TDLAS的高分辨率光谱技术，测量时不受其它气体的干扰，可有效降低粉尘或背景气体的干扰，这一特性与其它分析方法相比有明显的优势；
n 系统具有响应速度快，灵敏度高的优点。实际应用中其分辨率可以达到0.1ppm，可满足工业系统的控制要求；
分析仪采用了可调谐激光吸收光谱技术（Tunable Diode Laser Absorption Spectroscopy，简称TDLAS）的原理，可测量过程气体成分中的特定气体的浓度，包括NH3、H2S、HCL、HF等。该系统具有灵敏度高、响应速度快、不受背景气体干扰、非接触式光学测量等特点，为实时准确地反映逃逸氨的变化提供了可靠保证。
工作原理
可调谐半导体激光吸收光谱技术（TDLAS）本质上是一种光谱吸收分析技术，利用了气体分子对特定波长激光的选择性吸收特点，分析激光吸收光强的变化来获得气体的浓度。它与传统红外光谱吸收技术的不同之处在于，半导体激光光谱宽度远小于气体吸收谱线的展宽（如图1）。因此，半导体激光吸收光谱技术是一种高分辨率的光谱吸收技术。可调谐半导体激光吸收光谱技术原理
仪器特点
TK-1100型激光气体分析仪具有以下主要特点包括：n 采用热湿取样方法，不受现场安装条件的限制，适用性广，使用和维护简单；
n 采用TDLAS的高分辨率光谱技术，测量时不受其它气体的干扰，可有效降低粉尘或背景气体的干扰，这一特性与其它分析方法相比有明显的优势；
n 系统具有响应速度快，灵敏度高的优点。实际应用中其分辨率可以达到0.1ppm，可满足工业系统的控制要求；
技术参数
| 性能参数 | |||||||||
| 气体 | 检测量程*(可定制) | 分辨率* | 重复性 | 线性度 | 响应时间 | 漂移 | |||
| NH3 | 0-20 ppm vol | 0.1ppm | ≤2%FS | ≤2%FS | ≤10S | ≤2%FS | |||
| 功能参数 | |||||||||
| 预热 | 120min | 数字输出 | RS232 | 模拟输出 | 4-20mA最大负载500Ω | ||||
| 电源 |
AC200-240V/47-63Hz 3kW |
继电器 输出 |
负载能力：AC/DC 24V/1A；浓度超限报警、透过率异常报警、激光器温度异常报警等（可定制） | ||||||
| 环境参数 | |||||||||
| 光程 |
0.1~5米 (依量程变更) |
样气温度 | ≤600℃ | 样气压力 | 大气压±5kPa | ||||
| 采样流量 | 2-3L/min | 环境温度 | -10~55℃ | 环境压力 | 70kPa-120kPa | ||||
| 吹扫气源 | 0.4~0.6MPa压缩空气 | 防护等级 | IP65 | ||||||
| 外形尺寸 | 1160mm×800mm×280mm | 重量 |
150kg |
||||||
