超低粉尘仪组成

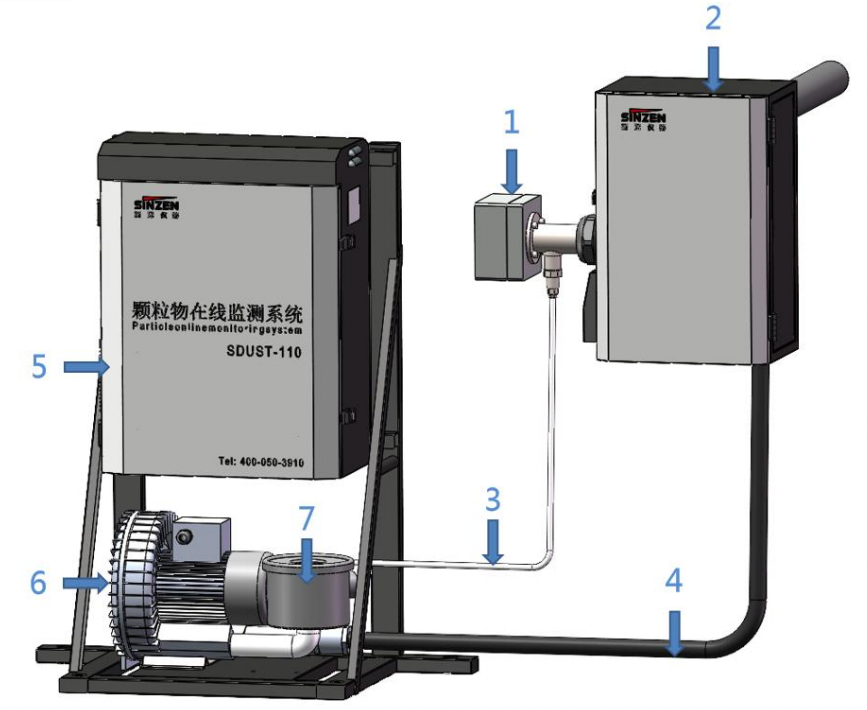

　　SDUST-110型超低粉尘仪采用世界先进的激光分析技术与中国环境监测技术相结合，采用设计独特的改进型加热抽取探头以及高灵敏度激光小角度前散射激光测量单元，共同组成了适用于低浓度颗粒物的在线测量装置(主要量程0~ 10mg/m3、0~30mg/m3)。该装置以HJ 75- -2017、HJ 76- 2017、JJG846- 2015等相关标准规范为依据,采用抽取式激光前散射法对低浓度颗粒物进行测量。SDUST-110型颗粒物在线监测系统的组成图如下图所示。

　　1:激光测量单元

　　2:取样箱

　　3:反吹管线

　　4:取样管线(可以选配伴热管线)

　　5:控制箱

　　6:真空风机.

　　7:真空风机过滤器

　　超低粉尘仪测量原理

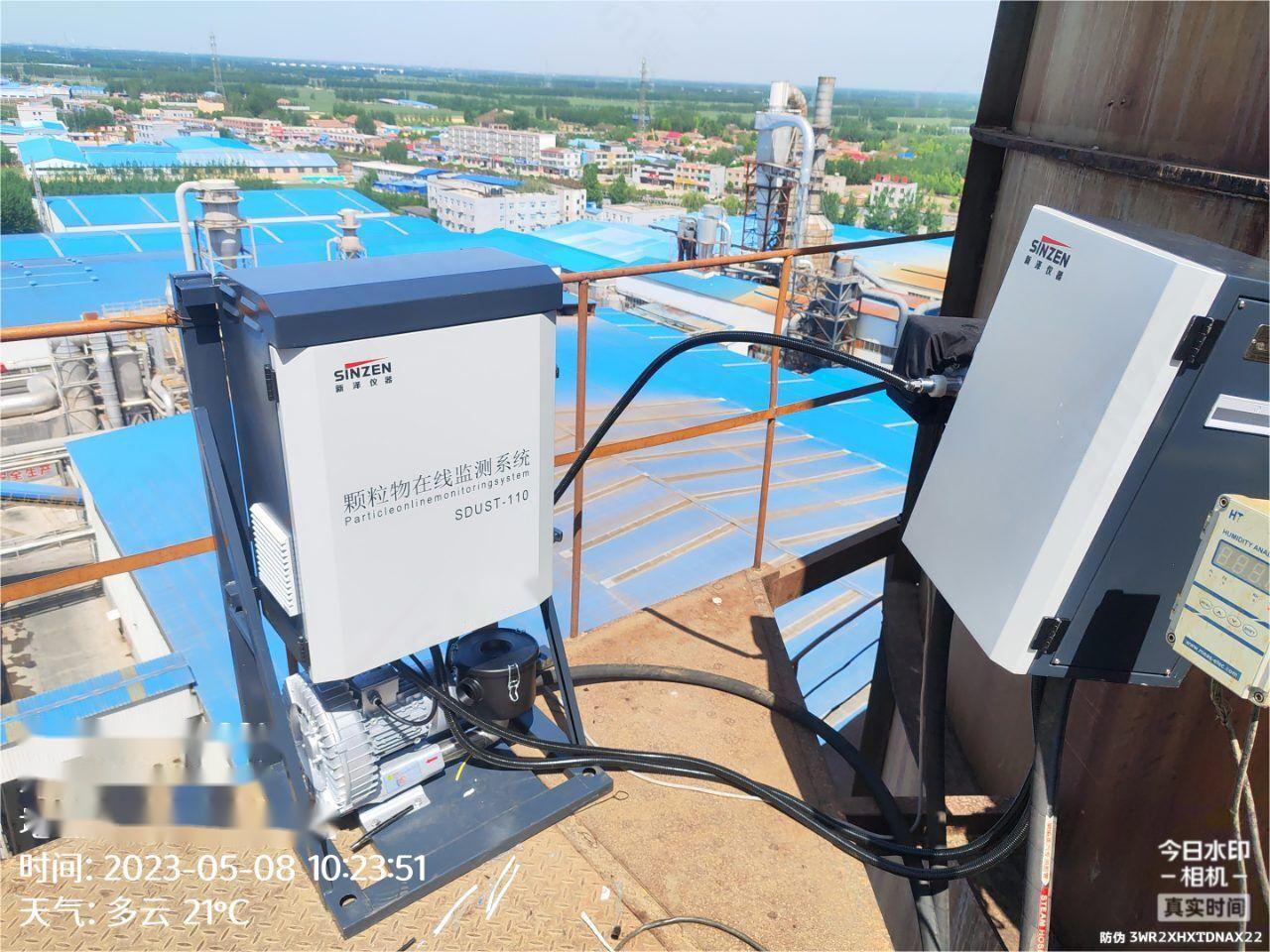

　　将带有加热功能的探头取样器安装于待测烟道或者烟囱(符合HJ75安装位置)，利用控制箱集成的采样真空风机驱动射流泵把烟气以负压的形式抽入至探杆加热腔，同时将烟气控制在300 °C (温度范围在150 300C之间， 可调)左右，然后接入流速信号以等速取样方式进入测量池，在测量池安装有高灵敏度激光小角度前散射激光测量单元(根据测量浓度不同也可以选配其他量程的测量单元)，进行颗粒物浓度的测量，测量后烟气排出(根据现场实际要求也可返回到烟道中)。

　　测得的颗粒物激光器信号传至控制箱的数据处理单元，通过计算处理后，触摸屏上可以实时显示烟尘浓度、系统状态、加热温度等参数，通过触摸屏进行系统校准、故障排查等操作。
